編碼器電纜布線規范

編碼器信號傳輸?shù)诫娮咏邮掌鲿r(shí)zui常見的問題是信號失真和電子噪聲。每個問題都會造成編碼器計數的獲取或丟失。這些問題時有出現，但其實很多都是可以通過正確布線和規范安裝來避免的。HqJ拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

編碼器電纜布線規范：HqJ拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

• 1.編碼器通訊電纜必須遠離電機、變壓器、變頻器等嚴重磁場干擾設備;
• 2.編碼器通訊電纜必須與電源電纜、大功率電纜及高噪電纜分開鋪設，zui好使用屏蔽良好的金屬電纜管套;
• 3.電柜內與其他電纜保持zui小間距2cm，電柜外間距50cm;
• 4.編碼器電纜要合理布線，避免預留電纜過長，造成線槽阻塞;
• 5.為避免耦合干擾，應盡量減少信號電纜與功率電纜平行走線的可能;
• 6.編碼器電纜應盡量安排在距離金屬部件近的位置，例如控制柜面板、橫梁和金屬導軌等;
• 7.必須使用金屬電纜支架，并保證支架連接處導通相連接地;
• 8.若空間受限，請使用金屬隔板、金屬套管及金屬線槽，并保持良好接地。

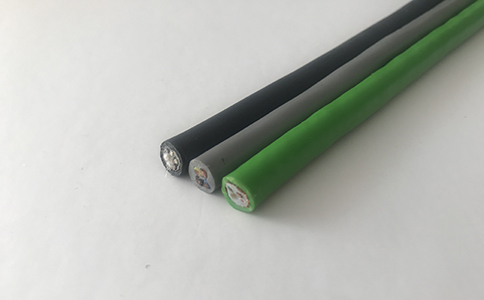

編碼器電纜的布線是否規范，會影響編碼器的正常使用和壽命，實際應用中選擇適合的柔性電纜型號規格也是至關重要的。HqJ拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

• 問

  辨別拖鏈電纜與普通電纜較簡單的方法是看銅絲的線徑？

  答

  看銅絲的線徑的確是分辨拖鏈電纜與普通電纜的一個簡單方法。普通電纜一般用于固定安裝，拖鏈電纜是可移動使用的運動電纜，需要一定的靈活性，相比之下，同規格拖鏈電纜的導體銅絲的外徑要細些。

• 問

  拖鏈電纜按耐彎曲次數命名合理嗎？

  答

  拖鏈電纜按耐彎曲次數命名不合理。同型號、同規格的同款拖鏈電纜，在雕刻機上可運行至少500萬次，在貼片機上可運行1億次，稱這款拖鏈電纜為500萬次拖鏈電纜，還是1億次拖鏈電纜呢？無論是按照哪種設備的電纜按耐彎曲次數命名，都是以偏概全，都會給其他設備中的拖鏈電纜耐彎曲次數產生誤導。
